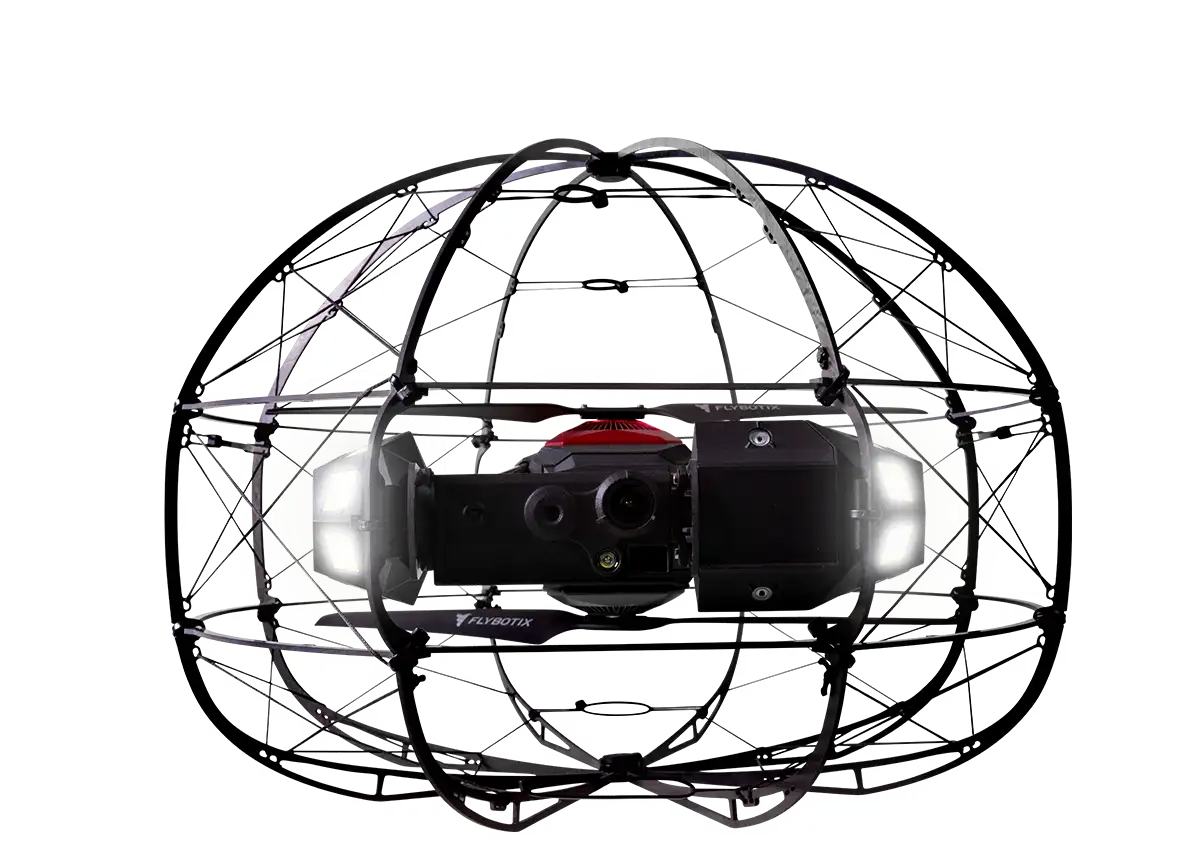

Die ASIO X vereint spezialisierte Hardware und integrierte Sensorik in einem System für professionelle Inspektionen.
Helligkeit
40’000 Lumen
Stabilität
GPS-unabhängig
Gasdetektion
4 Gase integriert
LiDAR
3D-Vermessung
Flugzeit
20 Minuten
Bedienung
Einfach steuerbar
Schutzkäfig
Perfekt geschützt
Datenplattform
Wartung & Analyse
4K-Präzision und Thermalanalyse

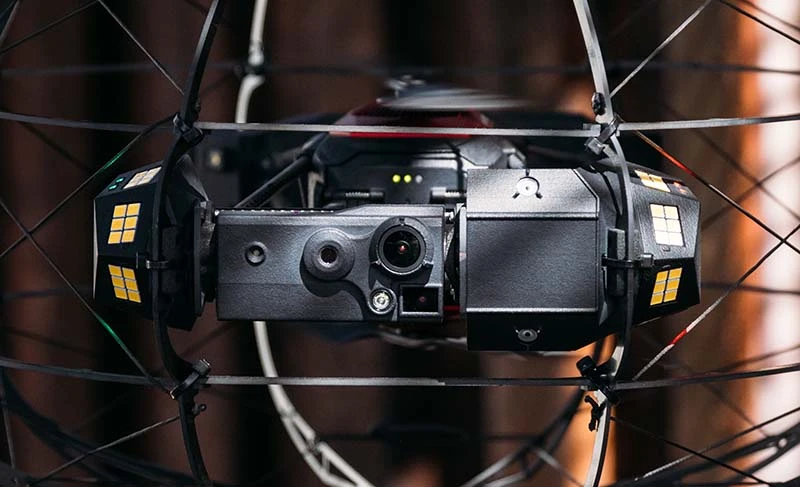

Die ASIO X kombiniert einen hochauflösenden Sony CMOS-Sensor für 4K-Aufnahmen mit einer radiometrischen Wärmebildkamera. Mit 12,3 Megapixeln und einer thermischen Sensitivität von <50 mK werden selbst feinste Haarrisse sowie Hotspots zwischen -10°C und 400°C zuverlässig sichtbar. Das weite Sichtfeld von 153° ermöglicht dabei eine lückenlose Orientierung in engsten Räumen, während alle Bild- und Temperaturdaten für die spätere Analyse präzise dokumentiert werden.
40’000 Lumen
Die ASIO X ist mit einem Beleuchtungssystem von bis zu 40’000 Lumen ausgestattet. Die breite Ausleuchtung sorgt für eine gleichmässige Lichtverteilung in dunklen Industrieumgebungen. Schattenbereiche werden minimiert, sodass Details wie Risse oder Korrosion zuverlässig erkennbar sind. Die Intensität lässt sich jederzeit an die jeweilige Situation anpassen.
Flugstabilität
Ein mehrstufiges Stabilisierungssystem ermöglicht eine ruhige Fluglage selbst in anspruchsvollen Umgebungen. Radar-, Kamera- und Inertialsensoren unterstützen die Positionsbestimmung in GPS-freien, dunklen oder staubigen Bereichen. Dadurch bleibt die Drohne auch unmittelbar an Strukturen stabil und liefert konsistente Datensätze.
Gasdetektion

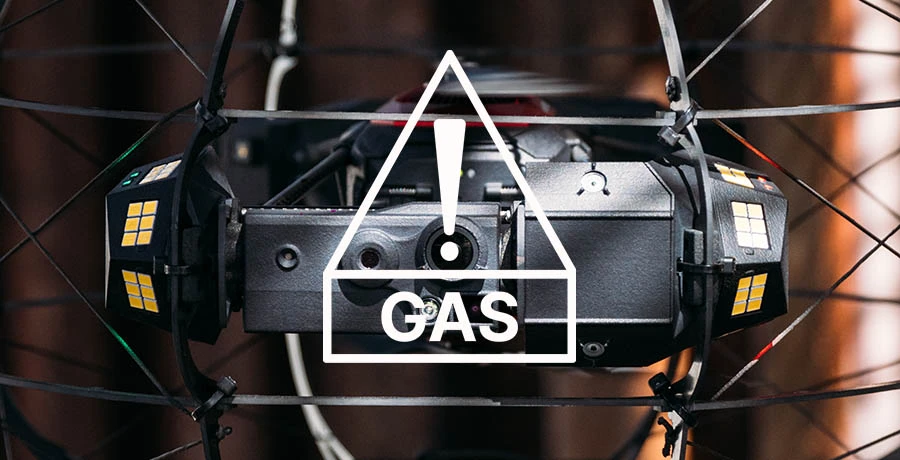

Der integrierte 4-Gas-Sensor erfasst während des Flugs Methan, Schwefelwasserstoff, Sauerstoff und Kohlenmonoxid. Die Messwerte werden direkt aufgezeichnet und ermöglichen eine verlässliche Beurteilung der Atmosphäre in geschlossenen Anlagen, ohne Personal zu gefährden.
LiDAR

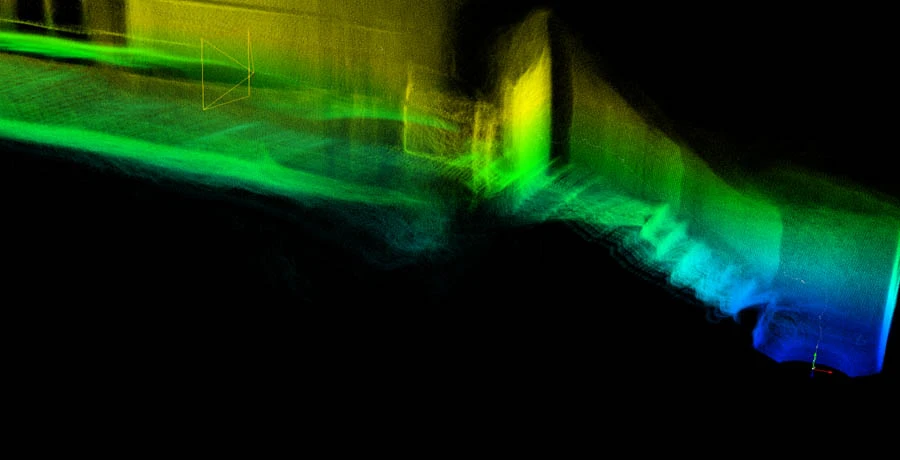

Das integrierte LiDAR-System erstellt während der Inspektion präzise 3D-Punktwolken. Strukturen und Defekte werden geometrisch erfasst und vermessbar gemacht. Dies unterstützt die langfristige Dokumentation und Vergleichbarkeit von Inspektionen, besonders in tunnelartigen Umgebungen.
Flugzeit
Mit bis zu 20 Minuten Flugzeit pro Akku lassen sich die meisten Inspektionen in einem durchgängigen Flug abschliessen. Das optimierte Antriebssystem sorgt für eine konstante Leistungsabgabe und unterstützt eine stabile Datenerfassung über die gesamte Einsatzdauer.
Einfach steuerbar
Die intuitive Benutzeroberfläche und unterstützende Flugmodi erleichtern die Steuerung in engen oder staubigen Umgebungen massiv. Integrierte Assistenzfunktionen entlasten den Piloten und garantieren eine gleichbleibende Qualität der Inspektion.
Schutzkäfig

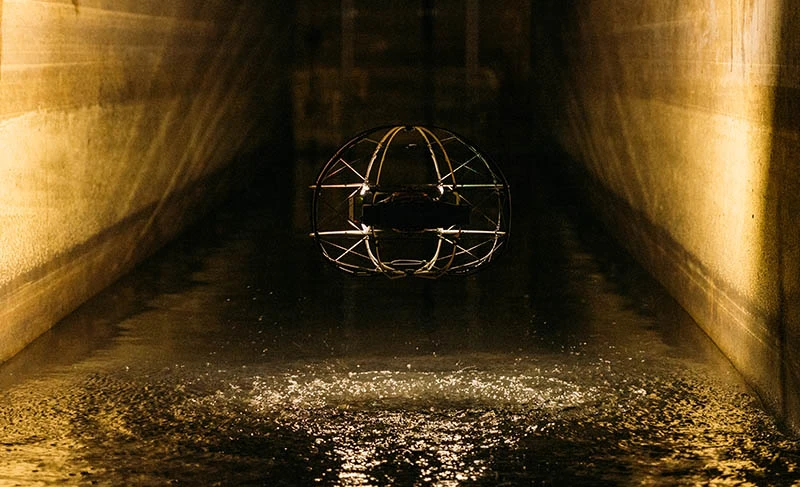

Der robuste Carbon-Schutzkäfig ist speziell für Kollisionen in engen Räumen ausgelegt. Er schützt die Propeller und die Sensorik, was es ermöglicht, Strukturen für Detailaufnahmen direkt zu berühren oder in extrem schmalen Durchgängen sicher zu navigieren.
Datenplattform
ASIO Connect ist die zentrale Plattform zur Verwaltung Ihrer Inspektionsdaten. Punktwolken, 3D-Modelle, Video-, Thermo- und Gasdaten werden räumlich referenziert dargestellt. Die Plattform ermöglicht eine strukturierte Dokumentation und die standortübergreifende Zusammenarbeit im Team.
ASIO X Lieferumfang
ASIO X Drone
x1
Remote Controller
x1
Propeller Paar
x2
Akku
x3
Dual-Akku-Ladegerät
x1
256 GB Micro SD Card
x2
Transport Box
x1
Tool Kit
x1
Sicherheitsveste
x1
ASIO Explore Lizenz
x1
Fly Station Kit Inhalt
Mit der ASIO FlyStation mit erweitertem Bildschirm steht ein 11-Zoll-Display mit hoher Auflösung zur Verfügung, das nahtlos mit dem integrierten Bildschirm des Flight Controllers zusammenarbeitet. Diese Kombination verbessert die Übersicht während der Inspektion und unterstützt eine präzise Steuerung des Systems.
Tablet
x1
USB-Kabel
x1
Halterung
x2
Powerbank
x3
Schutzhülle
x1
Tragegurt
x2
Erleben Sie die ASIO X in Aktion
Drohnen Demo buchenAllgemeine FAQs
Im Lieferumfang enthalten sind die ASIO X Drohne, der Controller mit integriertem Bildschirm, drei Akkus, ein Dual-Ladegerät mit passenden Steckverbindungen, zwei Ersatz-Propellersätze, ein Werkzeugset mit Ersatz-Kabelbindern, ein T6-Schraubendreher, eine Warnweste sowie ein QR-Code mit Zugang zur vollständigen Dokumentation und zum Flybotix-Portal.
Ja. Dank integrierter IMU, Radar, VIO-Kameras und rundum angeordneter optischer Sensoren kann das System Position und Bewegung in geschlossenen Umgebungen eigenständig bestimmen. Diese Sensordaten werden zur Stabilisierung verwendet, auch ohne GPS-Signal.
Ja, unter idealen Bedingungen sind bis zu 20 Minuten möglich. Bei maximaler Beleuchtungsleistung reduziert sich die Flugzeit um etwa zwei Minuten. Weitere Einflussfaktoren wie Luftströmungen können die effektive Flugzeit ebenfalls beeinflussen. Unter normalen Einsatzbedingungen sind rund 20 Minuten aber durchaus realistisch erreichbar.
Ja. Die ASIO X ist mit einem nach vorne ausgerichteten, schwenkbaren LiDAR ausgestattet. Der Öffnungswinkel beträgt 106° horizontal und 86° vertikal. Das LiDAR ist auf einem Gimbal montiert und kann um 90° nach oben und unten geneigt werden, wodurch eine vollständige vertikale Abdeckung möglich ist. Für die vollständige Erfassung eines Raumes muss der Pilot die Umgebung entsprechend abfliegen.
Nein. Das System ist gegen leichte Staubbelastung und einzelne Wassertropfen geschützt, jedoch nicht für den Betrieb unter Wasserstrahlen oder vergleichbaren Bedingungen ausgelegt. Dies hängt insbesondere mit der Sensorik sowie der mechanischen Belastung durch Wasser zusammen. Beim Flug über Wasser kann das geringe Gewicht der ASIO X zudem dazu beitragen, dass weniger Spritzwasser entsteht als bei schwereren Drohnen.
Ja. Die ASIO X ist speziell für den Einsatz in staubigen Umgebungen geeignet. Ein integrierter Radarsensor unterstützt die Stabilisierung auch dann, wenn optische Sensoren durch Staub eingeschränkt sind. Voraussetzung für den Einsatz ist, dass der Pilot die Umgebung über den Bildschirm des Controllers ausreichend erkennen kann.
Grundsätzlich ja, sie ist jedoch primär für Innenräume konzipiert. Das System verfügt über kein GPS und ist nur begrenzt windstabil. Zudem sind die Sensoren nicht für den dauerhaften Ausseneinsatz optimiert. Vor einem geplanten Ausseneinsatz wird empfohlen, Rücksprache mit dem Hersteller oder dem Distributor zu halten.
Die empfohlene maximale Windgeschwindigkeit beträgt 3 m/s. Bereits bei dieser Geschwindigkeit erreicht die ASIO X nahezu ihren maximalen Steuerwinkel, wodurch eine Bewegung gegen den Wind stark eingeschränkt ist. Der Einsatz bei Wind sollte daher grundsätzlich vermieden oder sorgfältig geprüft werden.
Der minimale Rohrdurchmesser beträgt 800 mm. Voraussetzung ist, dass das Rohr ausreichend lang ist, damit die vom Rotor erzeugte Luftströmung entweichen kann. In engen Röhren wird eine konstante Vorwärtsbewegung empfohlen, um starke Turbulenzen zu vermeiden. In Umgebungen mit einem Durchmesser von mehr als 1,5 Metern kann die ASIO X in der Regel stabil auf der Stelle schweben.
